產品簡介

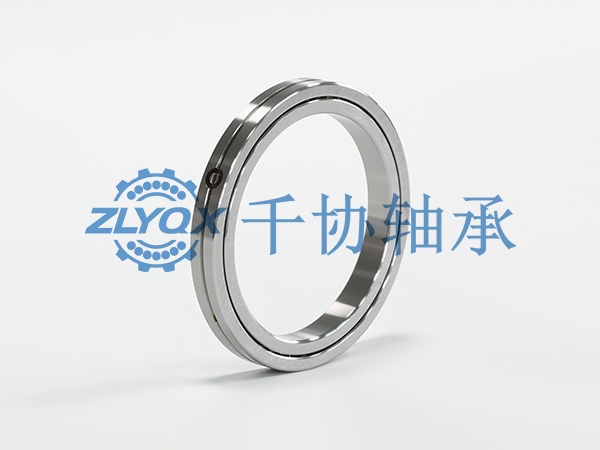

SX 型交叉滾子軸承是外圈分割、內圈一體的超薄型交叉圓柱滾子軸承，滾子在 V 型滾道呈 90 交叉排列，可同時承受徑向力、雙向軸向力與傾覆力矩，適配內圈旋轉、對
18537903166
SX 型交叉滾子軸承是外圈分割、內圈一體的超薄型交叉圓柱滾子軸承，滾子在 V 型滾道呈 90° 交叉排列，可同時承受徑向力、雙向軸向力與傾覆力矩，適配內圈旋轉、對安裝空間與旋轉精度要求嚴苛的精密設備，是緊湊高精度回轉機構的優選部件。
核心工藝與材質：滾子經精密磨削與尺寸分選，保證高度一致性；滾道采用 GCr15/GCr15SiMn 軸承鋼淬硬，硬度達 HRC58-62，耐磨抗疲勞。保持架選用尼龍或黃銅，精準隔離滾子，降低摩擦與旋轉扭矩；外圈分割后用三個卡環固定（非螺栓），避免安裝分離，結構更緊湊。無自帶密封，可按需在相鄰結構設計密封，適配多工況。間隙可調整，預載狀態下仍能穩定實現高精度旋轉。
規格參數：
尺寸：超薄設計，截面尺寸小于 RB 型，如 SX011814（70×90×10mm）、SX011880（400×500×46mm），內外圈無安裝孔，需法蘭與支撐座固定。
精度：標準精度 P5/P4，高端可達 P2 級，旋轉精度優異。
潤滑：以脂潤滑為主，適配中低速、高剛性工況。
核心優點：
超薄緊湊：相同軸頸下截面更小，極致節省安裝空間。
高剛性：預載設計 + 交叉滾子結構，抗變形能力強，剛性顯著優于傳統軸承。
高精度：內圈一體 + 外圈卡環固定，旋轉精度高，無滾子鎖死風險。
安裝穩定：外圈卡環固定，裝配便捷，無需復雜工裝。
應用場景：
廣泛用于工業機器人關節、機床旋轉臺、精密檢測設備、醫療影像設備、IC 制造裝置等，適配各類需高精度回轉的緊湊空間場景。
